什么是冷凝回收系统

返回列表 来源: 千友小编 发布日期: 2018.06.21

技术领域

涉及空气净化领域,特别涉及一种冷凝回收系统。

背景技术

冷凝设备可分为接触冷凝和表面冷凝两类,接触冷凝是冷却介质与废气直接接触进行热交换,优点是冷却效果好,设备简单,但要求废气中的组分不会与冷却介质发生化学反应,也不能互溶;现有的新型风量冷凝回收系统在使用时存在一定的弊端,直管式的冷凝管,缩小了气体与它的接触面积,降低了气体液化的速度,进而增大了对废气处理的时间,气动泵在工作的时因震动会产生噪音,影响工作人员的工作环境,气动泵与接触面之间为封闭接触,致使气动泵产生的热量得不到散发,降低气动泵的使用寿命,给风量冷凝回收系统的使用带来了一定的影响,为此,我们提出一种新型风量冷凝回收系统。

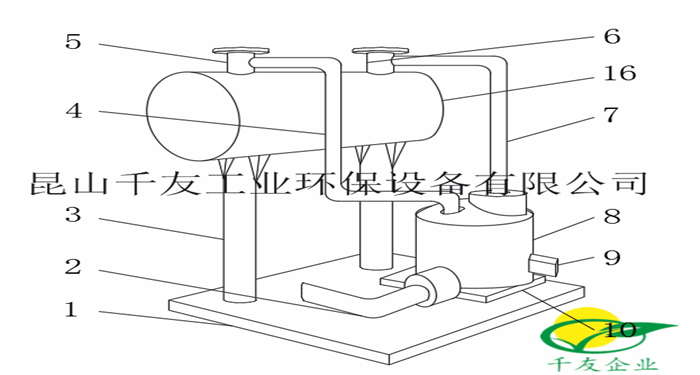

冷凝回收系统,包括底板(1)与集水罐(16),其特征在于:所述底板(1)的上方设有气动泵(8),且气动泵(8)靠近下端位置处的外表面设有冷凝水出口(9),所述气动泵(8)靠近冷凝水出口(9)位置处的外表面固定安装有空气入口管(2),所述集水罐(16)与底板(1)之间的位置处固定安装有弹性减震板(10),且弹性减震板(10)的上方设有镂空散热板(11),所述镂空散热板(11)的外表面设有通孔(12),所述弹性减震板(10)与镂空散热板(11)之间的位置处固定安装有弹簧(13),所述集水罐(16)设置在气动泵(8)上方一侧的位置处,且集水罐(16)的上端外表面一侧固定安装有冷凝水入口管(5),所述集水罐(16)位于冷凝水入口管(5)一侧位置处的上端外表面固定安装有排气管(6),所述冷凝水入口管(5)与气动泵(8)之间的位置处固定安装有蒸汽输送管(4),且排气管(6)与气动泵(8)之间的位置处固定安装有蒸汽回气管(7),所述集水罐(16)的内部固定安装有双排环形水管(14),且集水罐(16)位于双排环形水管(14)一侧位置处的内部固定安装有风扇(15),所述集水罐(16)与底板(1)之间的位置处固定安装有支架(3)

冷凝器文章01
