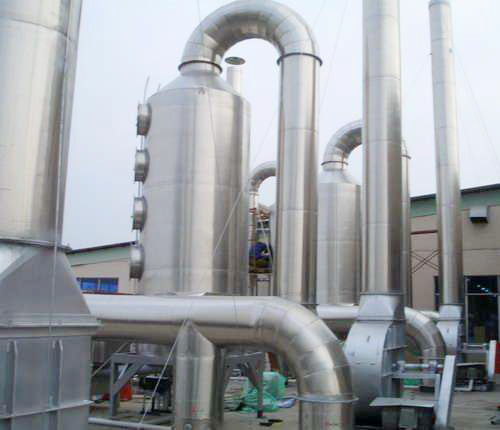

1.喷淋塔废气处理原理

采用碱液中和法净化。化尘槽工作是废气由风机负压经风管进入捕集器，通过捕集器中的网格或填实经物理捕捉法将70～80%的硫酸尾气捕集掉，其余尾气经风管进入填料吸收塔下部进风口，尾气逆流而上与净化塔底部的NaOH溶液喷雾至二层吸收填料，充分气膜吸收，完全中和反应，净化气化经净化塔由烟囱排出。

碱液经耐腐蚀泵在塔内循环使用，当碱含量不够时及时补充新的碱液，使用一段时间后，循环液呈中性时可直接排放。碱液吸收硫酸酸雾是当前处理酸性废气的重要方法，该设备工艺简单，操作成本低，处理效率高，一般可达95～98%。

2. 喷淋塔工艺流程

硫酸雾处理工艺

喷淋系统：采用二级喷淋，以增加吸收中和时间，填料为Φ50mmPP多面空心球+波纹填料，喷嘴为无堵塞喷头。

3.尾气最大负荷时设备的运转数据

1)空塔速度：1.14m/s

2)塔内停留时间：>3.5s

3)塔内阻力损失：600Pa

4)主管道流速：16m/s，主管道阻力(10m)：25Pa

5)吸收温度<100

6)处理效果：>95%
