技术领域

涉及空气净化领域，特别涉及一种冷凝回收系统。

背景技术

冷凝设备可分为接触冷凝和表面冷凝两类，接触冷凝是冷却介质与废气直接接触进行热交换，优点是冷却效果好，设备简单，但要求废气中的组分不会与冷却介质发生化学反应，也不能互溶；现有的新型风量冷凝回收系统在使用时存在一定的弊端，直管式的冷凝管，缩小了气体与它的接触面积，降低了气体液化的速度，进而增大了对废气处理的时间，气动泵在工作的时因震动会产生噪音，影响工作人员的工作环境，气动泵与接触面之间为封闭接触，致使气动泵产生的热量得不到散发，降低气动泵的使用寿命，给风量冷凝回收系统的使用带来了一定的影响，为此，我们提出一种新型风量冷凝回收系统。

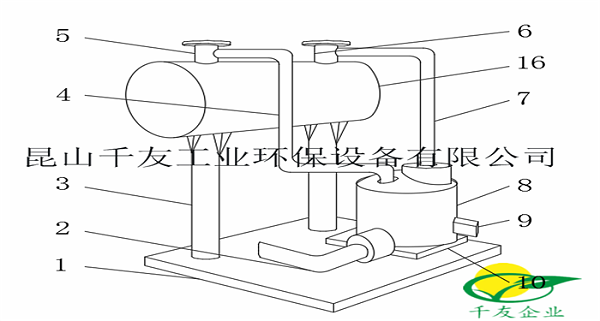

冷凝回收系统，包括底板（1）与集水罐（16），其特征在于：所述底板（1）的上方设有气动泵（8），且气动泵（8）靠近下端位置处的外表面设有冷凝水出口（9），所述气动泵（8）靠近冷凝水出口（9）位置处的外表面固定安装有空气入口管（2），所述集水罐（16）与底板（1）之间的位置处固定安装有弹性减震板（10），且弹性减震板（10）的上方设有镂空散热板（11），所述镂空散热板（11）的外表面设有通孔（12），所述弹性减震板（10）与镂空散热板（11）之间的位置处固定安装有弹簧（13），所述集水罐（16）设置在气动泵（8）上方一侧的位置处，且集水罐（16）的上端外表面一侧固定安装有冷凝水入口管（5），所述集水罐（16）位于冷凝水入口管（5）一侧位置处的上端外表面固定安装有排气管（6），所述冷凝水入口管（5）与气动泵（8）之间的位置处固定安装有蒸汽输送管（4），且排气管（6）与气动泵（8）之间的位置处固定安装有蒸汽回气管（7），所述集水罐（16）的内部固定安装有双排环形水管（14），且集水罐（16）位于双排环形水管（14）一侧位置处的内部固定安装有风扇（15），所述集水罐（16）与底板（1）之间的位置处固定安装有支架(3)
